VGB-10-X-CXG 四連體手套箱

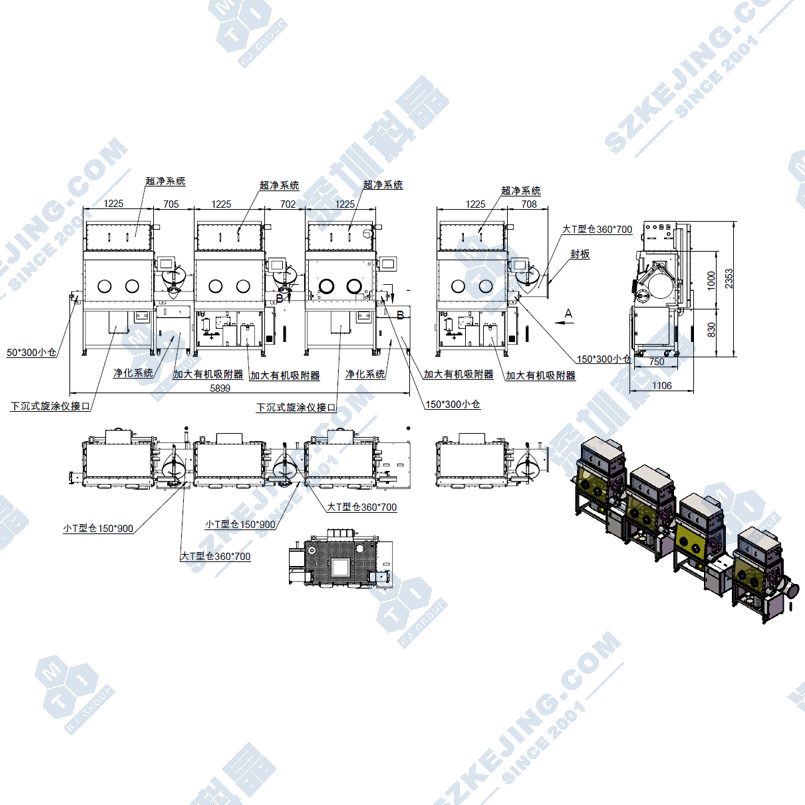

應用范圍：本手套箱為四聯體雙面操作手套箱，4個單獨的箱體中間通過過渡艙連接，集成有2套獨立的超級凈化系統，2套 PLC控制及觸摸屏操作，帶有傾斜的操作面和可拆卸的安全玻璃前窗；其中箱體1和箱體2共用一套凈化系統，可單獨清洗，單獨循環，單獨控制壓力；箱體3和箱體4共用一套凈化系統，可單獨清洗，單獨循環，單獨控制壓力。在標準狀況下，即250C 恒溫，一個標準大氣壓，99.999%的惰性氣源，水氧指標可達小于1 ppm。

產品型號：VGB-10-X-CXG

上架時間：2022-03-12

版本號：V1.0

A^-A⁺

產品簡述產品詳情產品視頻留言咨詢

本手套箱為四聯體雙面操作手套箱，4個單獨的箱體中間通過過渡艙連接，集成有2套獨立的超級凈化系統，2套 PLC控制及觸摸屏操作，帶有傾斜的操作面和可拆卸的安全玻璃前窗；其中箱體1和箱體2共用一套凈化系統，可單獨清洗，單獨循環，單獨控制壓力；箱體3和箱體4共用一套凈化系統，可單獨清洗，單獨循環，單獨控制壓力。在標準狀況下，即250C 恒溫，一個標準大氣壓，99.999%的惰性氣源，水氧指標可達小于1 ppm。

功能特點

密閉循環：手套箱內的惰性氣體經循環風機和凈化器密閉循環，不斷地除水除氧
自動控制再生：除水除氧材料可以再生，再生過程由程序控制
自動清洗：手套箱內的氣氛置換通過自動控制的清洗閥門完成
箱體壓力控制：手套箱內壓力通過PLC自動控制,可以自由設定，超出+/- 12mbar系統自動保護
真空泵自動控制：真空泵要求在系統需要時自動開啟
泄漏率小于0.001vol%/h；水氧含量小于1ppm

技術參數
1、手套箱箱體
箱體材料		304不銹鋼，厚度3mm
前窗		傾斜的視窗，透明鋼化安全玻璃，厚度8 mm
手套口		材料為鋁合金，O型圈密封
手套		丁基橡膠，厚度0.4mm，直徑 8”，長度32”
過濾器		規格 0.3 微米，1個氣體入口和1個氣體出口
擱物架		不銹鋼材料，內置3層
箱體照明		LED燈，安裝在每塊玻璃窗前上方
接口		備用接口根據需求定制， DN 40 KF；電源接口 3個 （220V）
2、大T形艙
過渡艙		304不銹鋼，內表面為拉絲處理，外表面噴漆（白色）
過渡艙尺寸		直徑360mm, 長度700mm
滑動托盤		304不銹鋼
艙門		叁門，陽極氧化鋁材料，厚度 10mm，豎直操作，帶提升機構
壓力表		模擬顯示
控制		電磁閥觸摸屏自動操作
3、大過渡艙
過渡艙		304不銹鋼，內表面為拉絲處理，外表面噴漆（白色）
過渡艙尺寸		直徑 360mm, 長度 600mm
滑動托盤		304不銹鋼
艙門		雙門，陽極氧化鋁材料，厚度 10mm，豎直操作，帶提升機構
壓力表		模擬顯示
控制		電磁閥觸摸屏自動操作
4、小過渡艙
過渡艙		304不銹鋼，內表面為拉絲處理，外表面噴漆（白色）
過渡艙尺寸		直徑 150mm，長度300mm，進入箱體部分長度為100mm
艙門		雙門
壓力表		模擬顯示
控制		手動閥手動操作
4、氣體凈化循環系統2套
凈化柱（單柱）	凈化柱功能	氣體密閉，除水、除氧
	容器材料	304不銹鋼
	凈化材料	銅觸媒：10kg；分子篩：10kg
	凈化能力	除氧：120L；除水：4Kg
	水氧指標	小于1ppm
循環系統	工作氣體	氮?dú)狻鍤?、氦?
	循環能力	集成風機流量90m3/h
	節能降噪功能	默認：當水氧含量小于1ppm后，循環風機自動變頻，手套箱很安靜選項：循環風機可根據用戶對水氧含量的設置后自動開啟或停止運行
再生	再生操作	PLC自動控制再生過程
再生	再生氣體	工作氣體與氫氣混合氣體，(氫氣5-10%)
閥門	主閥	DN 40 KF ，電氣動角閥
閥門	控制閥	電磁集成閥，減少泄露率，方便維護，減少凈化系統占用空間
5、控制系統
功能		包括自診斷、斷電自啟動特性，具有壓力控制和自適應功能；自動控制、循環控制、密碼保護；單元控制采用西門子PLC觸摸屏
壓力控制		控制箱體、過渡艙的壓力工作壓力+/- 10mbar內可以自由設定，超出+/- 12mbar系統自動保護
腳踏板		控制箱體壓力，方便操作升壓和降壓
6、顯示系統
觸摸屏		西門子PLC 觸摸屏smart700，顯示運行狀態，箱體壓力、系統記錄，在線泄露率監控等
7、真空系統控制情況
真空泵		英國EDWARDS真空泵，型號：RV12，可手動或通過PLC啟動，流量12m3/h ,可對過渡艙抽真空，并保持箱體壓力平衡，真空泵極限真空度≤2x10-1pa
8、氧分析儀
測量范圍		0～1000ppm
傳感器		ZrO2，避免了燃料電池壽命短，不能暴露在空氣中的問題。
9、水分析儀
測量范圍		0～500ppm
功能特點		應用范圍廣，尤其對于鋰電制造及金屬有機等用戶，可以通過清洗再生程序恢復初始狀態，避免了一次污染即報廢的問題。
10、有機溶劑吸附器
尺寸		直徑136mm,高度256mm（放置箱內）
填充材料		2kg活性炭，可快速更換材料，并且不破壞高純氣氛。
